導軌電能表帶互感器接線圖

　　導軌電能表帶互感器接線圖：

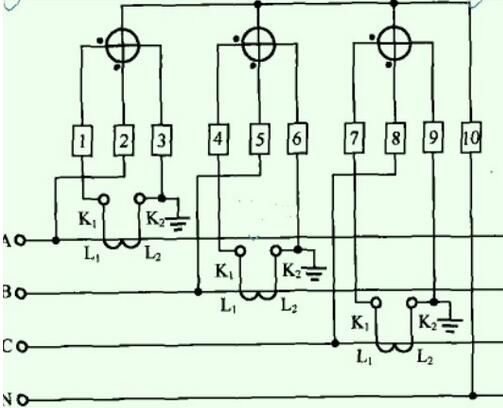

　　接線如下：三只互感器安裝在斷路器負載側，三相火線從互感器穿過?；ジ衅骱碗姸缺淼慕泳€(xiàn)如下：1、4、7為電流進線，依次接互感器A、B、C相電互感器的S1。3、6、9為電流出線，依次接互感器A、B、C相電互感器的S2。2、5、8為電壓接線，依次接A、B、C相電。10端子接零線。
